Logiciel Visi 2021 pour les procédés d’emboutissage et de découpage

lire plus tard
Logiciels Par Patrick CAZIER Publié le  04/09/2020
Logiciel Visi 2021 pour les procédés d’emboutissage et de découpage

Hexagon propose Visi 2021, une solution spécialisée de CAO/FAO pour les moules et outillages de presse, lors de l’évènement virtuel e.Micronora. Les développements apportés au module Visi CAO Reverse ont permis d’améliorer les processus de rétro-conception. L’opération de numérisation a été améliorée grâce à l’affichage du nuage de points en ombré, permettant un retour d’information plus précis et plus rapide et les opérations de reverse bénéficient désormais d’une création de surface plus rapide et plus précise. Avec la numérisation de points, le nuage de points ombré est visible pendant l’opération d’acquisition, permettant à l’opérateur de vérifier immédiatement le résultat en temps réel. Une option supplémentaire a été ajoutée pour créer automatiquement un maillage comme résultat de la numérisation.

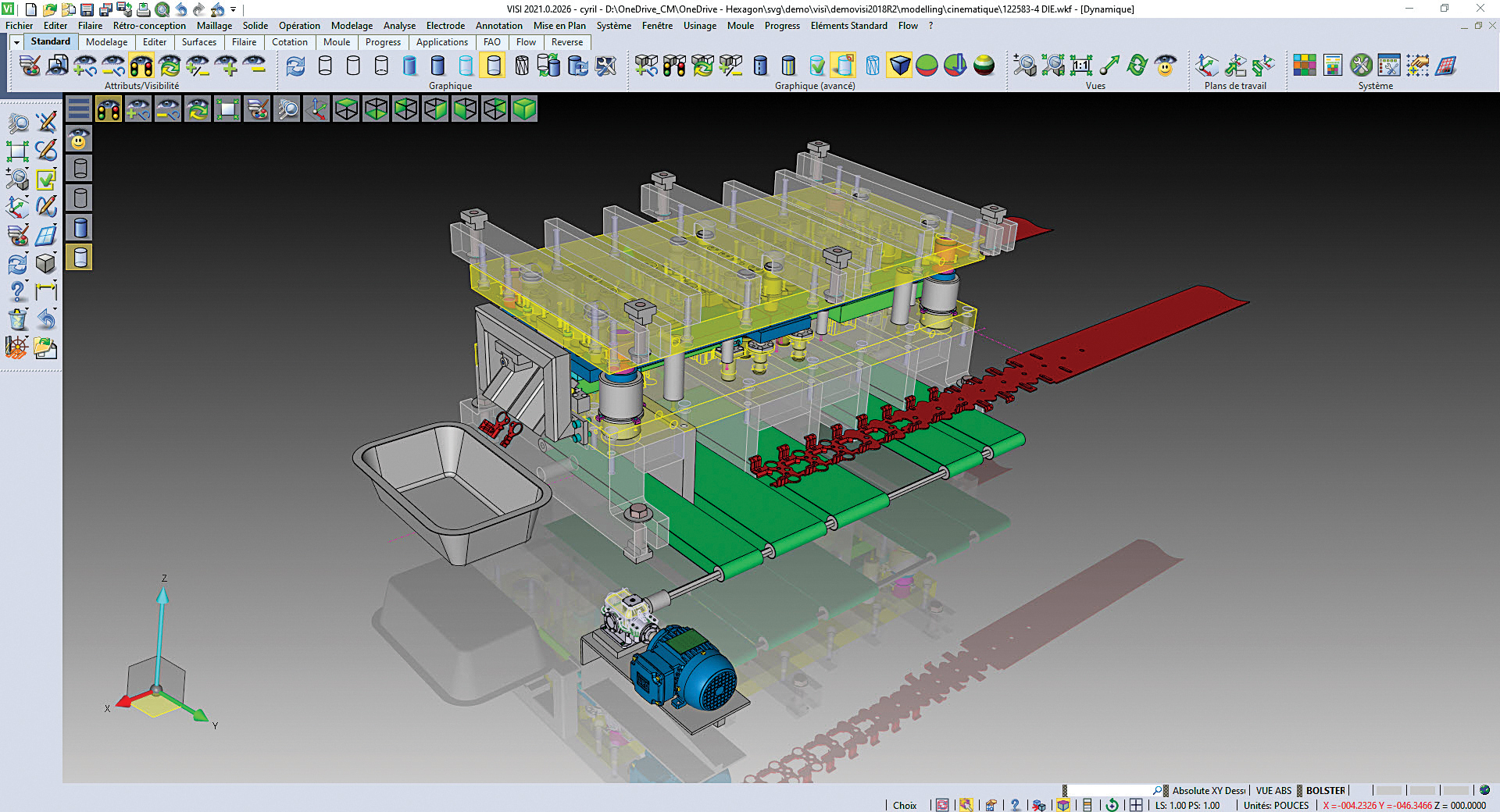

Visi Progress est le logiciel dédié à la conception des outillages de presse à suivre, outils transferts, outils emboutissages. Afin d’apporter une solution puissante et complète à l’approche de dépliage en solide, des fonctionnalités supplémentaires ont été incluses pour les pièces embouties et les pièces à bords non linéaire. L’objectif est d’étudier et de modifier une pièce en préservant les liens entre les différentes étapes de dépliage. La fonction de définition des pièces a été améliorée, permettant une meilleure analyse des pièces, grâce à l’identification des différents types de faces, à la définition du matériau et au réglage du dépliage des plis linéaires. Différentes couleurs peuvent être définies, en fonction de différentes valeurs de fibres neutres permettant d’identifier rapidement les plis linéaires dépliés et la valeur de fibre neutre associée. Après avoir analysé automatiquement la pièce, Visi 2021 peut maintenant modifier la reconnaissance des faces, en donnant un message d’avertissement, ce qui signifie que l’utilisateur peut mieux comprendre pourquoi une opération a échoué et utiliser une approche différente. Une fonctionnalité ajoutée gère le dépliage de bords non linéaires en solide sur la pièce analysée et affiche le résultat en mode aperçu. D’autres fonctionnalités sont à découvrir sur cette version.

Logiciel Visi 2021 pour les procédés d’emboutissage et de découpage
Patrick CAZIER - RédacteurTechnicien dans l’âme avec pour objectif de trouver et partager l’information utile
