Elumatec SBZ : la famille s’agrandit

lire plus tard
Machines d'usinage Par  Jérôme MEYRAND Publié le  29/05/2020
Elumatec SBZ : la famille s’agrandit

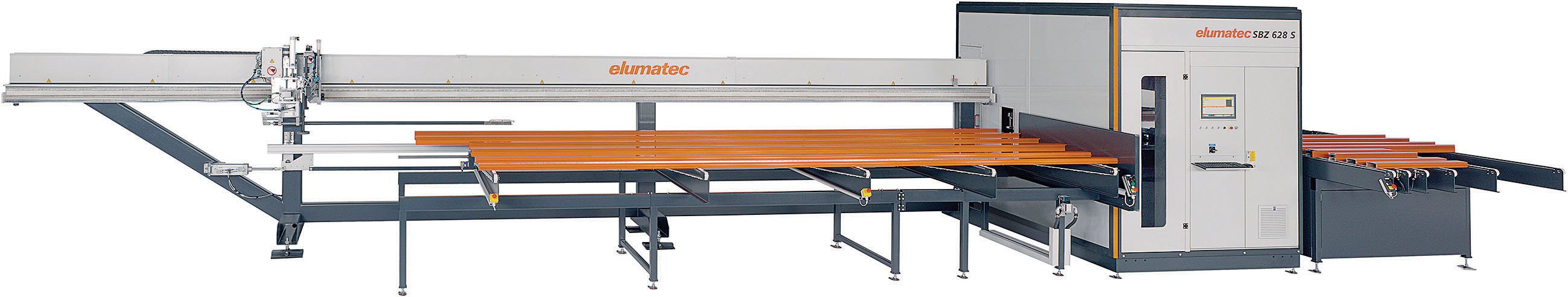

Le centre d’usinage de barres SBZ 628 S vient compléter la gamme du constructeur. Ses broches peuvent usiner de manière progressive des profilés avec n’importe quelle combinaison d’angles.

La série de centres d’usinage de barres SBZ 628 d’Elumatec comporte à présent un nouveau membre : le modèle S a été développé particulièrement pour les petites entreprises industrielles dans le domaine de la construction métallique. Pour Yvon Wirz, directeur général d’Elumatec France, « le cœur du SBZ 628 S est formé par quatre broches d’usinage disposées sur la bague de rotation et par l’unité de sciage en aval pour les coupes d’onglet. Nous avons repensé l’unité et nous proposons à présent une gamme d’utilisations encore plus large, apportant des solutions orientées utilisateur ».
En effet, les broches d’usinage du SBZ 628 S peuvent usiner de manière progressive des profilés avec n’importe quelle combinaison d’angles entre 0° et 360°. Ceci permet d’obtenir des résultats de fraisage parfaits, assure le constructeur. La cabine, insonorisée et spacieuse, ainsi que les éléments de commande et de maintenance faciles d’accès visent à simplifier le travail de son utilisateur.
Quant au magasin de chargement, il peut être équipé, sur le modèle Z, de cinq à dix profilés d’une longueur de 3 000 à 7 600 mm, en fonction de la section du profilé. Trois supports de chargement complémentaires et cinq rouleaux de levage sont intégrés dans l’équipement, tous deux pouvant être étendus à neuf de manière optionnelle.

Système à prise des profilés réglable

Le centre d’usinage de barres SBZ 628 S dispose d’un système à prise de pince breveté, permettant de positionner les sections de profilés, y compris lorsqu’elles sont complexes, à leur position d’usinage précise, dans les délais les plus courts. Les paramètres spécifiques au profilé mettent en position automatiquement le système à prise des profilés réglable en hauteur et latéralement.
Elumatec signale que la fixation à galets intégrée peut être déplacée sur toute la longueur de la barre et peut être réglée en fonction de la géométrie du profilé. Ce qui offre la possibilité de compenser les tolérances des profilés, mais aussi de serrer et abaisser « de manière parfaite » les profilés, y compris lorsqu’ils ont des géométries exigeantes. Par ailleurs, les galets d’installation et de support associés aux galets de serrage guident le profilé le long de l’installation dans de parfaites conditions, décrit encore son constructeur.
Enfin, on peut observer que le groupe de découpe du SBZ 628 S se compose d’un groupe de sciage de 2 axes d’une puissance moteur de 5,5 kW. « Il est ainsi possible de séparer des sections de profilé allant jusqu’à 200 x 160 mm ou 160 x 200 mm, en permettant des coupes de séparation comprises entre 45° et 135° », note Elumatec, ajoutant que des dispositifs de serrage de panneau viennent fixer les profilés pendant l’opération. Les tables abaissables assurant un transport du profilé sans perturbation.

ELUMATEC FRANCE http://www.elumatec.com
