Blum-Novotest palpeur de mesure analogique

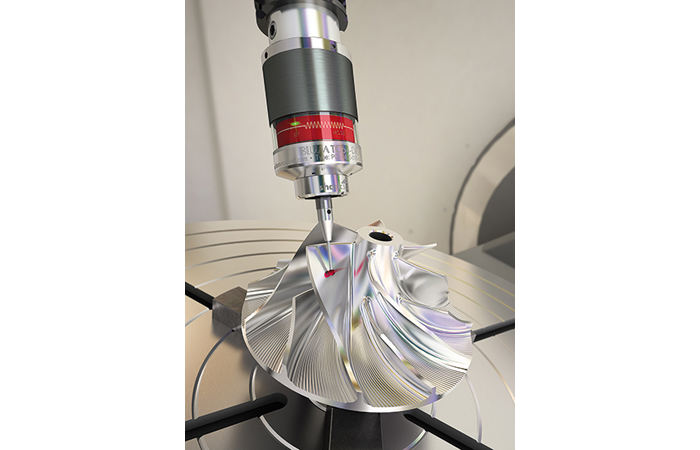

L’entreprise Blum Novotest est spécialiste des technologies de mesure et de contrôle. Fondée en 1968 et basé à Ravensburg, elle présente son palpeur de mesure analogique TC64-Digilog. La mesure analogique offre toujours de grands avantages quand il s`agît d’examiner des surfaces ou des lignes, par exemple pour le contrôle d’erreur d’usinage de la surface d’une pièce. Avec l’utilisation d’un palpeur digital, de nombreux points doivent être palpés pour atteindre une résolution satisfaisante. Un palpeur analogique scanne quant à lui la surface en enregistrant plus de points dans un court laps de temps. Le palpeur radio TC64-Digilog est la solution optimale pour les centres de tournage et fraisage. Des tests très positifs ont été menés dans la surveillance de l’usinage 5 axes des engrenages. Dans le domaine des centres de tournage, la mesure analogique est consacrée au contrôle de faux rond, de battement axial et de cylindricité, mais le système pourra également être utilisé comme un palpeur conventionnel. A la place de la transmission traditionnelle à changement ou à affectation de fréquence, le palpeur profite de la technologie BRC développée en interne. L’avantage de cette technologie est que chaque octet d’un signal radio parcours la largeur totale de la bande de fréquence utilisée ce qui rend le transfert particulièrement résistant aux interférences. Par ailleurs, la technologie se distingue par un apprentissage simplifié et une transmission ultra rapide entre le palpeur et le récepteur. Le système de mesure breveté Shark 360 à denture plate intégré, garantit la direction de palpage pendant le processus de scanning avec des efforts de déviation constants. Une éventuelle force de torsion est absorbée par la denture plate et ainsi n’influence pas le résultat de mesure. L’activation du signal de commutation est générée sans usure par l’interruption d’une barrière lumineuse miniature, ce qui garantit une longue durée de vie du système et une grande fiabilité. Le logiciel associé au palpeur et à l’écran tactile Blum, viennent compléter l’installation et offrir à l’utilisateur un confort dans la prise en main, la manipulation, le paramétrage et l’analyse des résultats.
