Une machine pour fraiser et rectifier

Les demandes de production en termes de rentabilité, de précision et de sécurité du processus sont de plus en plus exigeantes. La société Fehlmann AG y répond, en présentant un concept réunissant le fraisage, fraisage dur et la rectification par coordonnées dans un seul et même centre d’usinage.

Si la rectification par coordonnées satisfait à des exigences de qualité élevées, elle est considérée comme un procédé difficile, complexe et onéreux. En comparaison, le fraisage dur propose des performances d’enlèvement de copeaux intéressantes, qu’il s’agisse d’ébauche ou de finition. En regroupant les deux procédés sur une même machine, cela permet un usinage complet en un seul serrage.

Un partenariat

Il est donc ainsi possible de réduire considérablement les délais d’exécution, d’obtenir une finition de haute précision, et grâce à une connaissance exacte des contours, la sécurité du processus est assurée. Ces vingt dernières années, la société Fehlmann AG a acquis un grand savoir-faire en matière de rectification par coordonnées et a déjà configuré des machines pour des besoins spécifiques aux clients. En raison d’une demande toujours plus forte dans le domaine de la construction d’outils, de moules et de fabrication de pièces, l’entreprise a mené, avec Heidenhain, un projet et développé une solution standard répondant à ces exigences. La base est déjà donnée depuis 2016 avec le centre d’usinage Versa 645 Linear, à 5 axes. Cette machine-outil a été choisie par les deux entreprises pour ce concept, car elle présentait l’avantage de ne rien avoir à changer en termes de dynamique et de précision. De plus, elle offrait toutes les spécificités requises pour réunir ces procédés sur un seul et même centre d’usinage : une précision mécanique de base élevée, une construction solide, ainsi qu’une bonne stabilité thermique. La précision de la machine se retrouve donc également sur la pièce usinée. Par ailleurs, le Versa 645 Linear couvre un très large domaine d’application.

Conception

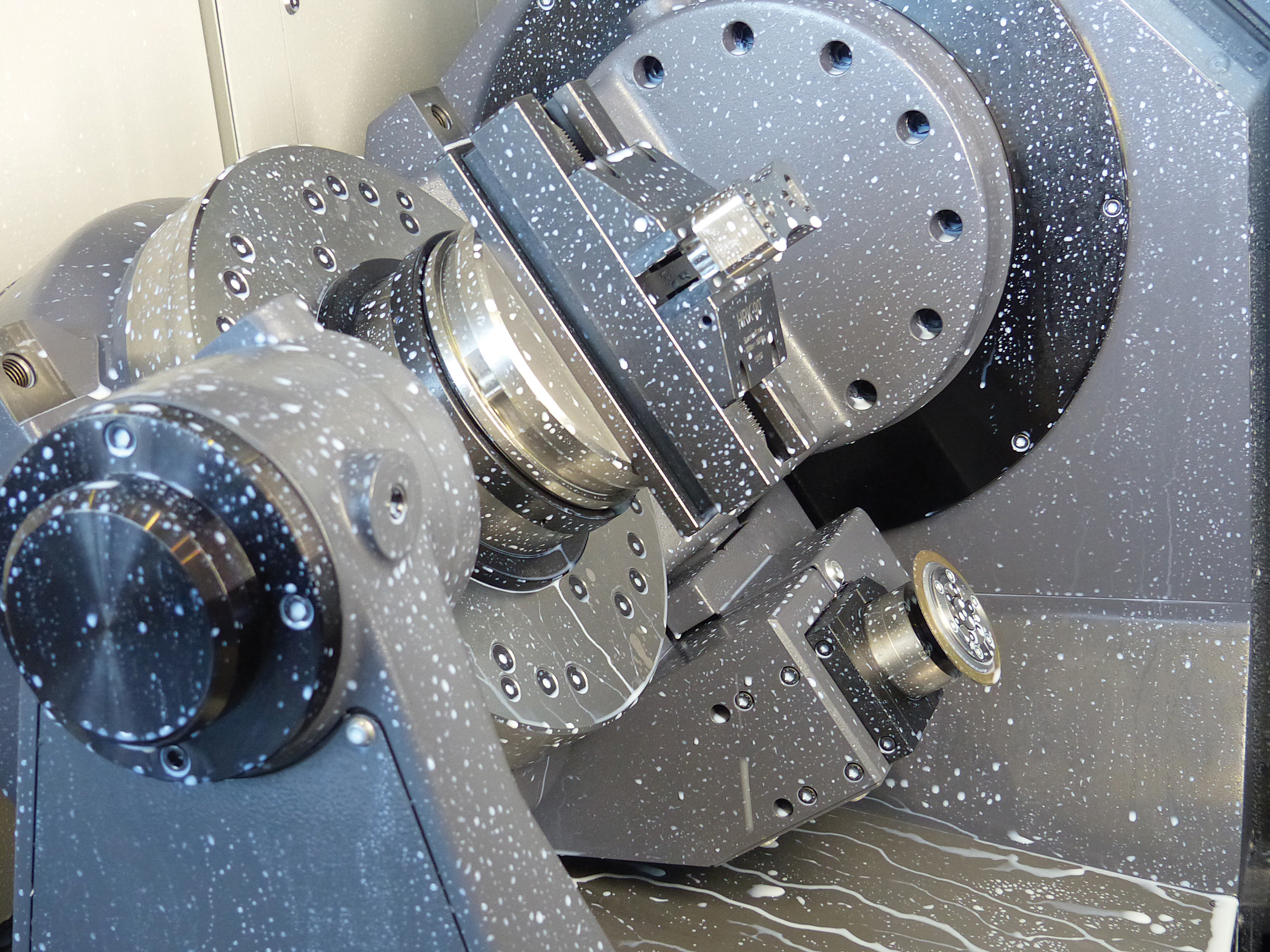

Le pilotage de la rectification est assuré par la commande numérique. L’outil de rectification est placé dans le centre de rotation de la broche. Pendant l’usinage d’un contour, l’axe Z exécute simultanément un mouvement oscillant. Pour cela, un générateur de mouvement pendulaire a été développé. Le plus grand défi de cette invention réside, selon Urs Schmid, responsable développement, dans la fonction de dressage, indispensable si l’on veut obtenir des surfaces de qualité maximale. Une broche supplémentaire a été intégrée dans la cinématique de la machine. La broche de dressage se trouve sur le berceau, elle est refroidie par un liquide et dotée d’un capteur de bruit d’impact. Ainsi, le dressage se passe comme sur une meuleuse. Fehlmann AG propose un concept réunissant le fraisage dur et la rectification dans une même machine. Des perçages, des contours, et des rainures en acier, céramique ou en métal dur peuvent être fraisées puis finies avec une rectification par coordonnées sans avoir à modifier les serrages.
