Realmeca et Spinner : l’usinage de haute précision

Ajouter à la liste de lecture lire plus tard
Machines d'usinage Par Jérôme MEYRAND Publié le  19/06/2020
Realmeca et Spinner : l’usinage de haute précision

Les deux marques de machines-outils, dont l’une est française et l’autre allemande, ont développé des modèles pour les mécaniciens les plus minutieux.


Cette année 2020, le constructeur Realmeca n’aura pas pu participer au salon Global Industrie, en raison de son annulation pour pandémie de Covid-19. L’entreprise de Clermont-en-Argonne (Meuse) aurait dû présenter son centre d’usinage modulaire de super précision RM3-7. Une machine équipée à la fois d’une broche de fraisage UGV orientable et mobile selon tous les axes pour fraisage, perçage et taraudage rigide, d’une broche principale de tournage de 32 mm pour le travail en barre et d’une contre-broche pour le tournage-fraisage sur la dernière face de la pièce. Le montage d’outils de tournage est possible sur la broche de fraisage, souligne Realmeca.
Le fabricant français a sorti également un nouveau centre d’usinage vertical UGV de super précision. Le RV-3 5A SP se caractérise par la vitesse de rotation de sa broche particulièrement élevée (50 000 tr/mn) et une répétabilité inférieure à deux microns, assure Realmeca. La machine est construite sur un bâti en matériau composite de haute densité, et elle est munie de règles de mesure sur tous les axes. Trois choix possibles de commande numérique : Fagor, Siemens 840D ou Heidenhain.

Motobroches réfrigérées

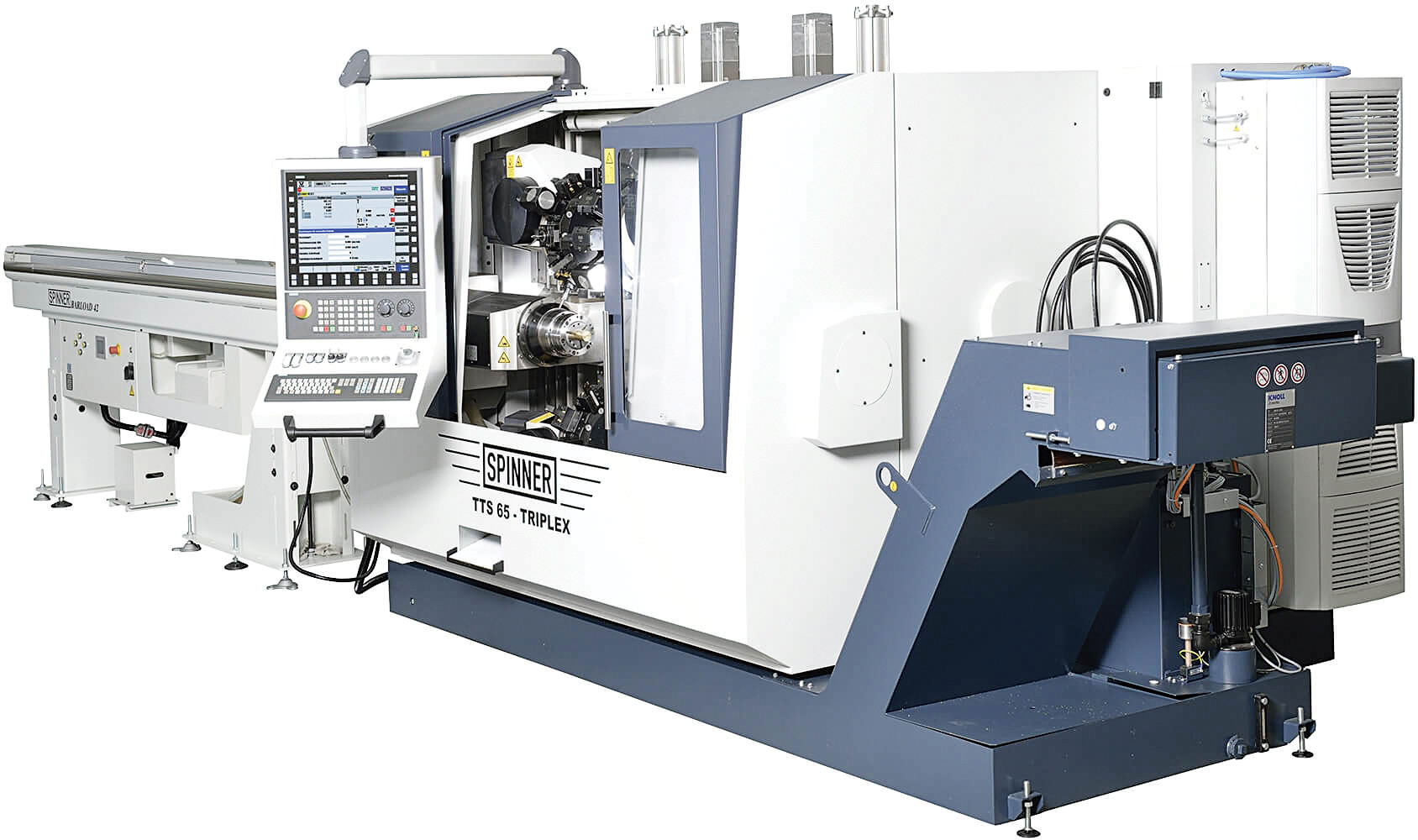

Importateur des tours allemands Spinner, Realmeca devait présenter à Paris le TTS65-Triplex. Cette cellule de tournage pour l’usinage de barres est équipée de trois tourelles pouvant fonctionner en simultané. Chaque tourelle peut travailler aussi bien sur la broche principale que sur la contre-broche. Sur cette machine, son constructeur annonce des performances d’usinage élevées, grâce à un amortissement passif intégré des vibrations, une parfaite cartérisation des rails de guidage et des motobroches intégrées et réfrigérées.
Toujours chez Spinner, il faut rappeler que l’entreprise de Sauerlach a développé le centre multifonction de micromécanique Microturn. « La première machine de nouvelle génération à combiner un centre d’usinage universel avec un tour de microfinition », affirme la marque allemande. Et de souligner sa « conception unique » qui combine une poupée-broche se déplaçant selon les axes X et Z à l’opposé d’une table linéaire porte-outils très rigide et fixe, avec en option une tourelle sur axe Y, une broche de fraisage pivotante (axe B) avec axe Y, ainsi qu’une contre-broche.
Terminons par le centre d’usinage universel 5 axes Spinner U5–1530 doté d’une table rotative et inclinable comme 4e et 5e axes, tandis que sa table fixe à côté du diviseur permet l’usinage d’une pièce sur toute la course X. Spinner propose la possibilité de monter une contre-pointe sur la table, assurant l’usinage d’un brut de diamètre 400 mm sur une longueur de 1 100 mm. L’utilisateur bénéficie d’un accès optimal à la zone de travail, grâce à une large porte. L’Allemand met également en avant une meilleure protection des guidages à billes hors de la zone de travail, la vitesse de rotation de la broche jusqu’à 20 000 tr/mn sur cette machine conçue pour l’usinage de matériaux durs ou les fraisages de formes.

Realmeca et Spinner : l’usinage de haute précision
Jérôme MEYRAND - Rédacteur en chefFormé aux microtechniques, devenu journaliste en blouse bleue, passé par l’ESJ Lille.
