Outillage - Outils coupants Par Machines Production Publié le  17/10/2016
Quills et pointes haute précision Gepy

Ce fabricant Suisse est connu depuis 70 ans sous le nom de Gepy-Papaux pour la conception et la fabrication de pointes tournantes et de porte-pince de serrage à galets coniques de haute qualité (Quills en anglais). Il y a peu, la société a changé de mains et la direction actuellement en place a su insuffler un nouveau dynamisme à cette vénérable entreprise.

Le fabricant Suisse Gepy-Papaux de Carouge près de Genève a été racheté il y a un peu plus de 5 ans par François et Jean-Luc Teissier, père et fils, également propriétaire de Teissier Technique. Ce sous-traitant en mécanique de précision implanté à Annecy (74) est connu pour son savoir-faire de très haute qualité. Avec l’entreprise Gepy Swiss Precision, ils ont su valoriser les produits qui ont fait sa renommée, mais également innover dans de nouveaux produits et organiser la production afin que les délais de livraison soient les plus courts. Gepy est introduite sur des marchés diversifiés, toujours exigeants. En détaillant les chiffres, on remarque que la fabrication horlogère représente actuellement 30% de l’activité et le reste est partagé entre l’industrie automobile, le secteur des instruments médicaux ainsi que le domaine des machines-outils. Des entreprises de renom de ce dernier domaine font, d’ailleurs, régulièrement appel aux compétences de Gepy Swiss Precision. Le fabricant a ainsi équipé des porte-outils modulables développé pour Tornos de ses fameux galets. Toujours dans le domaine de la machine-outil, elle a réussi à intégrer dans un porte-outils un réducteur de vitesse d’un encombrement très réduit qui permet de passer de 6 000 tr/min à l’entrée à 3 000 tr/min à la sortie.

Les pointes tournantes
Gepy a imaginé une contre-pointe faisant corps avec les galets coniques et les aiguilles, ce qui lui confère une rigidité remarquable, malgré un encombrement minimum. Pour assurer la qualité et la précision, le chemin de roulement des galets et aiguilles est directement rectifié sur le corps. Cette solution permet d’obtenir un encombrement très réduit tout en augmentant le diamètre de l’axe tournant. Grâce à un usinage parfaitement maîtrisé et une sélection stricte des galets et aiguilles, l’entreprise est à même de garantir une excentricité maximum de la pointe en travail de 2 microns. Les atouts découlant de cette conception sont un auto-réglage lié à une absence constante et totale de jeu radial et axial, un encombrement minimum dû à l’absence de pièce rapportée et un porte-à-faux et axe courts qui élimine toutes flexions et vibrations.

Des quills de très haute précision
Les porte-pinces de serrage à galets coniques Gepy sont désignés par le terme anglais quills (fourreaux) pour les distinguer d’autres systèmes similaires, mais moins élaborés. Ces systèmes se distinguent par le fait d’être montés sur deux rangées de galets coniques en sens opposés. Un usinage très soigné et une sélection sévère des galets rectifiés par un procédé spécial assurent une conicité absolument exacte et régulière, un fini de surface parfait et contribuent de manière déterminante à la haute précision obtenue. L’originalité de leur conception ainsi que le soin apporté dans la réalisation confèrent aux quills Gepy des atouts spécifiques. Ainsi, l’élimination constante du jeu, tant axial que radial, supprime toute vibration. La robustesse des quills, même de petites dimensions (de 14 à 35 mm de diamètre) permet de supporter de fortes charges axiales. Le chemin de roulement des galets coniques et des aiguilles est quant à lui taillé dans la masse au profit de l’axe tournant et autorise ainsi le perçage pour l’installation d’un arrosage central ou le passage d’un tirant. La qualité d’exécution des cages et des galets assure une bonne longévité même lors d’usinages réguliers de matériaux résistants.

Des têtes multibroches

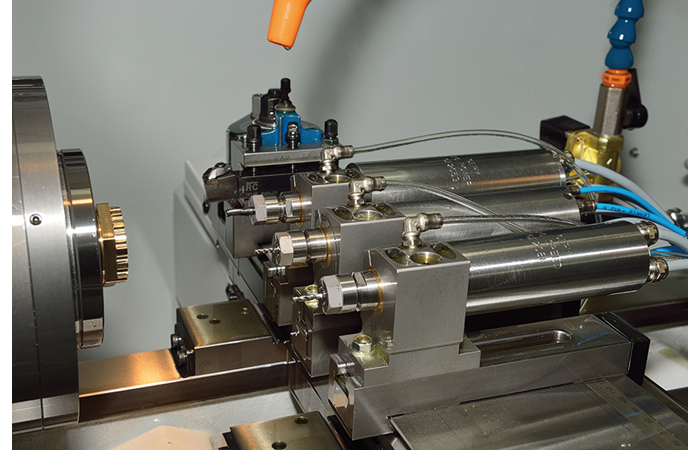

Gepy fabrique également des têtes de perçage multibroches avec ou sans renvoi d’angle pour lesquelles sa technologie de galets coniques donne d’encourageants résultats de précision et de robustesse. L’un des avantages de ce produit réside dans le fait que chaque tête est composée de quills indépendants et interchangeables. L’entretien s’en trouve donc facilité et ne demande aucune immobilisation des moyens de production. Des têtes multibroches pour centres de tournage et porte-outils rotatifs font également partie des produits réalisés par l’entreprise. De plus, les galets coniques et aiguilles peuvent être couplés à des systèmes électroniques de commande pour station d’établi et CNC. Plusieurs modèles d’outils tournants sont proposés, avec rotation de la broche à gauche ou à droite, réglable en continu jusqu’à 24 000 tr/min max. Prévus pour un usage en continu, les outils tournants sont refroidis à l’air comprimé et, suivant les modèles, lubrifiés par brouillard d’huile. Toujours à la recherche de la perfection, l’entreprise s’attèle actuellement à apporter une série d’améliorations au moteur de ses broches.

Souplesse et réactivité
La structure de l’entreprise lui permet désormais une grande souplesse et réactivité, permettant à Gepy de relever les défis techniques de ses clients et à leur apporter des prestations adaptées aux exigences de qualité et de haute qualité. D’autre part, un bureau d’études interne sait faire preuve de créativité tout en conservant la rigueur de mise. Pour la production, toutes les machines de l’atelier sont de conception suisse et ont été adaptées pour répondre concrètement aux applications qui leur sont demandées. Le SAV joue également un rôle important pour l’entreprise qui préfère opter, en cas de besoin, pour une révision totale de ses produits, plutôt que de forcer la vente de produits neufs. Cette approche pragmatique de l’activité fait partie de la stratégie de redynamisation par étape de l’entreprise par les nouveaux propriétaires. Le directeur Pierre Garcia nous confie :  » Une autre étape du futur pourrait être un déménagement dans des locaux plus spacieux « .
