Porte-outil SCHUNK adapté aéro

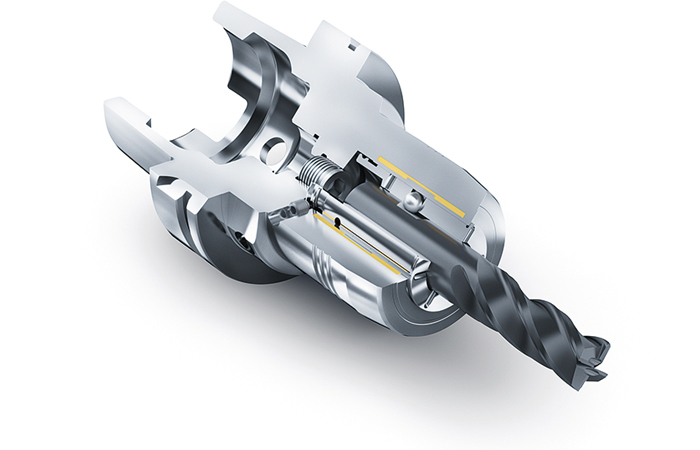

Les applications d'usinage avec fort enlèvement de matière et très grande précision sont courantes dans le secteur aéronautique. Le spécialiste du serrage a développé Tendo Aviation. Ce porte-outil hydraulique haute performance est spécialement conçu pour les applications qui requièrent un verrouillage mécanique fiable et précis de l'outil de coupe. Pour répondre à la demande grandissante, le constructeur présente au salon SIANE une gamme Tendo Aviation étendue.

Un seul porte-outil avec deux techniques de serrage
Le Tendo Aviation de Schunk réunit les points forts de la technique des attachements Weldon et ceux des porte-outils hydrauliques : ce nouveau modèle est caractérisé par une précision de concentricité élevée et durable, une qualité d’équilibrage G 2.5 à 25 000 tr/min, un amortissement optimal des vibrations et un changement d’outil ultrarapide à l’aide d’une clé six-pans. La sécurité anti-extraction des porte-outils Weldon garantit l’orientation de l’outil et le serrage par engagement positif, ce qui empêche tout mouvement d’extraction. De cette manière, même les tolérances les plus faibles sur la forme et la position sont respectées. De plus, les capacités de l’outil et de la machine peuvent être exploitées à leur maximum. Le Tendo Aviation permet une transmission maximale du couple de rotation, avec une plus grande précision et une stabilité de processus garantie sur le long terme. Ce mandrin offre ainsi des avantages substantiels par rapport aux attachements Weldon classiques et aux mandrins de frettage thermique, dont la précision de concentricité diminue avec le temps. L’association de la précision de concentricité et de l’amortissement des vibrations, caractéristique des porte-outils hydrauliques Tendo, préserve le tranchant de l’outil, prolonge sa tenue et assure des surfaces parfaites. Par ailleurs, l’effort d’usinage uniforme permet d’accroître la durée de vie de la broche et de ses roulements.

Particulièrement économique
À l’instar de tous les porte-outils hydrauliques de la large gamme Schunk, le Tendo Aviation n’est pas associé à des périphériques supplémentaires, parfois coûteux. Plusieurs diamètre de serrage sont disponibles et peuvent être adaptés par des douilles de réduction. Ainsi des queues d’outils de différents diamètres peuvent être serrées avec un même porte-outil. Contrairement aux pinces de serrage ER ou aux attachements de frettage thermique, le Tendo Aviation résiste aux salissures et ne demande que très peu d’entretien. Pour garantir une stabilité maximale des processus sensibles tout en prolongeant la durée de vie de l’attachement de précision, celui-ci peut faire l’objet de contrôles des performances par le SAV Schunk et, si nécessaire, être optimisé. Ce porte-outil de précision est produit exclusivement au siège de Schunk en Allemagne. Il est disponible pour les interfaces HSK-A63, HSK-A100, SK-40, BT-40 (ø 20 mm et 32 mm) mais aussi en SK-50 et BT-50 (ø 20 mm et bientôt en ø 32 mm).
