Le trophée de l’innovation du Simodec 2018, catégorie « mesure et contrôle », a distingué une vraie rupture technologique dans ce domaine : cette machine à mesurer tridimensionnelle marque peut-être un vrai changement de paradigme.

Keyence est un groupe international spécialisé dans le secteur de l’automatisation industrielle et du contrôle, créé en 1974 au Japon. Implantée à Courbevoie, dans les Hauts-de-Seine, sa filiale française a présenté la machine à mesurer tridimensionnelle XM, aux Trophées du Simodec. Composé de professionnels du décolletage, le jury a reconnu dans cette machine une innovation propre à changer l’organisation des ateliers.

Le contrôle à l’heure de l’usine connectée

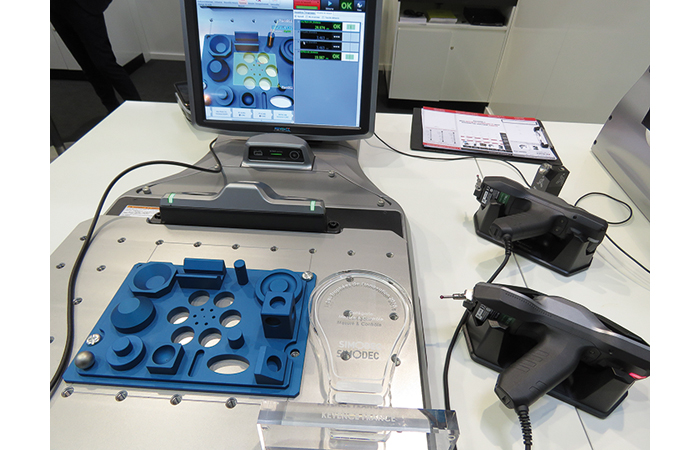

Pour certains membres du jury, « la machine à mesurer tridimensionnelle XM de Keyence symbolise le contrôle manuel à l’heure de l’usine connectée ». Compacte, économique, simple d’utilisation, cette machine associe une sonde portable et une caméra spécifique. Réalisée dans une structure en quartz insensible aux variations de température, la sonde dotée de sept émetteurs utilise un stylet de mesure. La machine peut gérer deux sondes portatives différemment équipées. La caméra, placée au-dessus de l’écran, capte les signaux émis pour réaliser des mesures avec une précision de ± 8 µm et une répétabilité de ± 3 µm, sur des pièces d’un volume maxi de 300 x 250 x 150 mm.
Sans avoir besoin d’une formation préalable, l’opérateur vient palper les différentes cotes à mesurer. Il est guidé par une interface de vision à réalité augmentée. Après avoir posé la pièce à contrôler sur le plateau de la machine, l’opérateur choisit à l’écran la mesure à réaliser (éléments, dimension géométrique et tolérance). Un didacticiel lui indique alors quels sont les points à palper. Il peut ainsi créer une gamme de mesure qui pourra être exploitée ultérieurement par ses collègues. Aucune expertise métrologique n’est requise, l’utilisateur étant guidé par les indications affichées sur l’écran au fil des opérations.
Un module statistique vient compléter le logiciel, offrant la possibilité d’extraire toutes les cotes, éditer les principaux indicateurs (max, min, écarts-types, cp, cpk…), visualiser les courbes de tendances et les histogrammes de capabilité. Toutes ces données peuvent être transmises à une interface de communication pour une interaction immédiate, le suivi des procédés et la traçabilité des produits. Ainsi, la MMT XM de Keyence met la mesure tridimensionnelle à la portée de tous les opérateurs, au pied des machines, pour une exploitation immédiate des données de contrôle collectées.

Boîte à outils de la qualité en libre-service
Cette machine à mesurer 3D n’exige pas d’équipements ou d’accessoires spécifiques pour son installation. Elle ne doit pas, à l’instar des MMT traditionnelles, être employée dans un espace spécifique à température contrôlée, puisqu’elle est opérationnelle sur une gamme de températures allant de 10 à 35°C. Par essence, cette machine est dédiée à l’utilisation en atelier.
Ses capacités dimensionnelles sont bien adaptées au secteur du décolletage et de la mécanique de précision, pour la mesure rapide et en libre-service de pièces de complexité faible à importante. Elle peut remplacer de nombreux instruments de mesure employés actuellement au pied des machines. « Plus qu’une MMT d’atelier, cette innovation est une véritable boîte à outil du contrôle-qualité pour l’atelier 4.0. », nous disait un membre du jury. C’est une belle synthèse des raisons de l’attribution du trophée de l’innovation du Simodec 2018 dans cette catégorie.
