Keyence : mesurer les zones sombres d’une pièce

Ajouter à la liste de lecture lire plus tard
Par Machines Production Publié le  29/09/2017
Keyence : mesurer les zones sombres d’une pièce

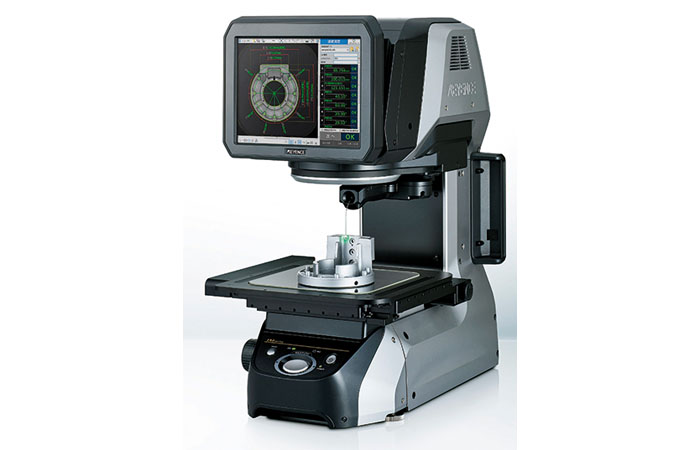

Les nouveautés essentielles portent sur les dimensions et la possibilité de faire des mesures sur les zones sombres des pièces à contrôler. Son utilisation est plus simple, il suffit de placer la pièce à mesurer sur la platine de l’appareil, sous la caméra, et d’appuyer sur un bouton. Grâce à ses objectifs télé-centriques de grand diamètre, l’IM-7000 de Keyence ne nécessite pas de réglage de la position de la pièce, ni de mise au point du système optique. L’appareil reconnaît immédiatement la position et l’orientation de la pièce à contrôler, sur laquelle jusqu’à 99 cotes sont automatiquement identifiées et mesurées, avec une répétabilité inférieure à +/- 1 µm, avec déplacement de la platine, et même +/- 0,5 µm platine immobile. Cent pièces identiques peuvent être contrôlées simultanément, les pièces présentant un défaut de tolérance sont visuellement identifiées en rouge sur l’écran. Avec sa platine élargie (200 x 200 x 75 mm), cette série dispose d’un volume de mesure multiplié par 4 par rapport aux précédentes générations. Grâce à la vitesse élevée de la platine, il est possible de doubler le champ de vision, tout en opérant trois fois plus vite qu’avec un système classique. Pour une extraction précise des bords, une attention particulière a été portée à la source de lumière annulaire, à segments multiples. La nouvelle sonde lumineuse permet de réaliser les mesures dans des zones jusqu’alors trop sombres pour être analysées. Le système peut calculer et afficher automatiquement des indicateurs statistiques essentiels pour chaque caractéristique mesurée. Les fonctions d’analyse intégrées facilitent la visualisation de certaines tendances, du type décroissance graduelle, accroissement des variations ou fluctuation cyclique des valeurs mesurées.

Keyence : mesurer les zones sombres d’une pièce
Machines ProductionVotre magazine qui décrypte, depuis plus de 50 ans, toute l'actualité de l'industrie mécanique. C'est aussi des hors-séries, des éditions régionales et une chaîne TV.
