Flexibilité de serrage sur tours CN avec SMW Autoblok

Ajouter à la liste de lecture lire plus tard
Outillage - Outils coupants Par Machines Production Publié le  17/05/2016
Flexibilité de serrage sur tours CN avec SMW Autoblok

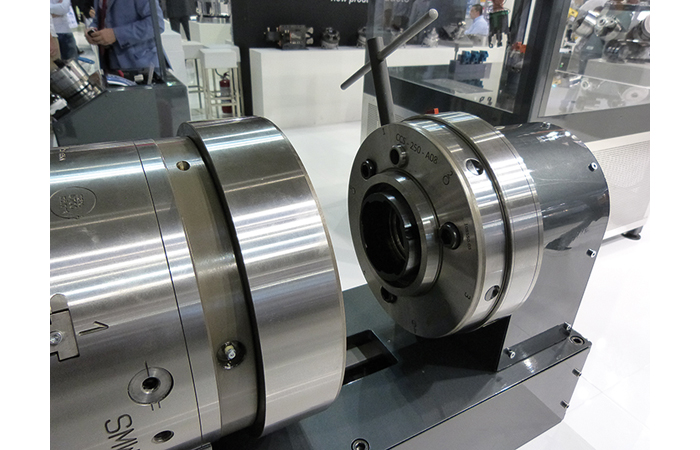

SMW-Autoblok, spécialiste en fabrication d’équipement de serrage pour machines-outils CN, a développé un système innovant de changement rapide de mandrins type CCS. Ce module peut être installé sur toutes les broches de tours CN, lors d’une nouvelle installation ou sur des machines déjà en utilisation en modifiant la ligne de broche existante. Les palettes standards permettent l’utilisation de différentes sortes de moyens de serrage comme, par exemple, mandrin 2 mors, 3 mors, porte-pinces, expansibles ou outillages manuels, sur le même module de changement rapide monté sur la broche de la machine. Avec un simple tour de clé, tous types de moyens de serrage peuvent être connectés avec une liaison mécanique sur le tube de traction du cylindre hydraulique. Cette opération permet un montage simple, facile et sûr. Au lieu de passer une demi-heure à démonter un mandrin sur la broche, l’opération simple et rapide ne prendra à présent que quelques minutes. L’adaptateur cône face CCS et ses palettes mandrins, sont traités et rectifiés pour garantir une précision de répétabilité en concentricité très élevée. Cela permet de garantir le remontage très précis de chaque dispositif de bridage automatique. Un large passage au centre et un système de contrôle visuel du positionnement et du bridage de la palette complètent la flexibilité du système à changement rapide de mandrin. Le module CCS est disponible en taille de broche ASA A2-6 », A2-8 » A2-11 » ainsi que pour les broches cylindriques pour les diamètres FL170, FL220 et FL300 mm. Le montage et démontage rapide des mandrins sur la broche, tout en assurant l’accouplement et l’asservissement du cylindre hydraulique avec le dispositif de bridage automatique, en bénéficiant du passage en barre de la broche, apporte ainsi une flexibilité maximale aux machines de production.

Flexibilité de serrage sur tours CN avec SMW Autoblok
