RM3-7, la précision en tournage-fraisage

Dans la famille des centres d’usinage modulaires, le RM3-7, l’un des derniers-nés de Realmeca, a séduit un fabricant allemand de systèmes endoscopiques industriels.

C’est pour fabriquer ses pièces de micromécanique que l’Allemand viZaar, spécialisé dans les systèmes de vidéo industrielle divers, a acquis le centre de tournage-fraisage multifonction Realmeca RM3-7, sur lequel il produit des composants pour ses endoscopes. L’entreprise d’Albstadt, située entre Stuttgart et le lac de Constance, connaissait la réputation des machines Realmeca, un constructeur de centres d’usinage grande vitesse et de tours CNC de précision, implanté à Clermont-en-Argonne (Meuse). ViZaar est un client de Spinner, fabricant allemand de tours CNC, centres d’usinage et affûteuses d’outilleur. Et les deux sociétés, Spinner et Realmeca, ont conclu depuis 1999 un accord de partenariat pour une distribution mutuelle de leurs produits. Pour produire des pièces de plus petites dimensions et bien plus complexes, viZaar a choisi d’acquérir un centre Realmeca. Le modèle RM3-7 a rejoint les ateliers de production viZaar après avoir été exposé lors du salon Micronora, en 2016, à Besançon (Doubs).
Avec une capacité de 60 outils et des vitesses sur la broche de fraisage particulièrement élevées, la RM3-7 était la machine que le fabricant d’équipements d’inspection visuelle déportés recherchait. « La pièce étant technique, le client voulait une machine avec beaucoup d’outils et de grandes vitesses de fraisage », explique Jean-Baptiste Médot, directeur commercial. « Une machine conçue comme un centre d’usinage capable de faire du tournage. »

Règles de mesures sur tous les axes
Conçu pour la finition complète de pièces complexes et de grande précision, « avec un coût d’obtention au plus juste », le centre RM3-7 de viZaar réalise des microcomposants pour ses systèmes endoscopiques industriels. « Des pièces fortement ouvragées dans des matériaux inox comme dans du plastique inerte, qu’il fallait terminer sur la machine, sans aucune opération de reprise », note Jean-Baptiste Médot. La précision de la machine de tournage-fraisage a été également un point fort pour la société allemande. « Elle est équipée de règles de mesures sur tous les axes », décrit le directeur commercial.
Adapté pour la micromécanique, le centre RM3-7 dispose d’une broche de fraisage sur axe B et de deux autres broches, de tournage cette fois-ci, également pilotable en axe C, « pour un usinage complet en 5 axes sur les deux broches de tournage », souligne Realmeca. Afin de pouvoir produire une pièce finie directement sur la barre, Realmeca met en avant quatre fonctionnalités sur son RM3-7 : tournage-fraisage sur la broche principale et broche secondaire, synchronisation et tronçonnage, récupération de pièce. Aussi, la rotation de la pièce combinée à la rotation de l’outil ouvre la possibilité à un usinage de type rectification.
Les broches de tournage principale et de reprise sont capables d’une vitesse de 6 000 tr/mn pour une puissance de 3,7 kW. La force de serrage pneumatique est de 5 600 N à 6 bars. La puissance de la broche de fraisage (refroidie par eau) est de 2,5 kW pour 48 000 tr/mn ou en variante de 4,3 kW pour 30 000 tr/mn. Le constructeur propose en option la possibilité d’un arrosage par le centre jusqu’à 60 bars. A noter son axe inclinable, par entraînement direct, d’une vitesse de 35 tr/mn.

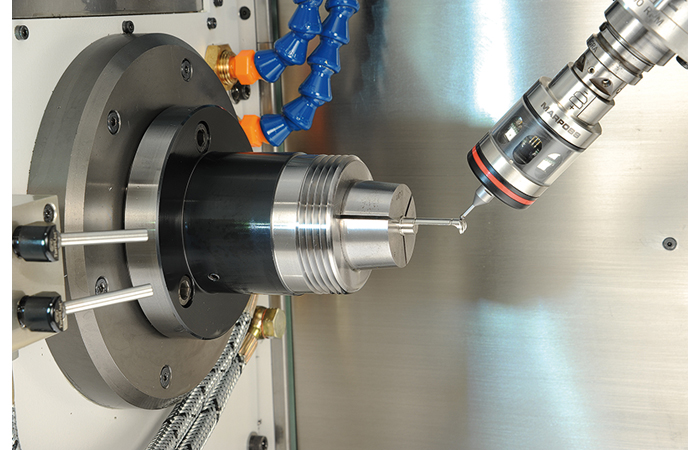

Parmi ses équipements, on soulignera un évacuateur de pièces, un détecteur de présence de pièce et des dispositifs de mesure de pièce et d’outil. Le porte-outil de fraisage est de type HSK E25. Pour le tournage, Realmeca propose une gamme spécifique. La position du porte-outil est assurée lors du changement d’outil par l’indexation de la broche. Son maintien est assuré par un ensemble clavette (montée sur le porte-outil) et rainure (sur la broche). Pour ce qui est du serrage pièce, une large gamme de mandrins et porte pinces sont adaptables indépendamment sur les deux broches de tournage : mandrins 2, 3 ou 4 mors, pinces type F, W, B, C ou type Hainbuch.
