Mandrin de précision Ringspann

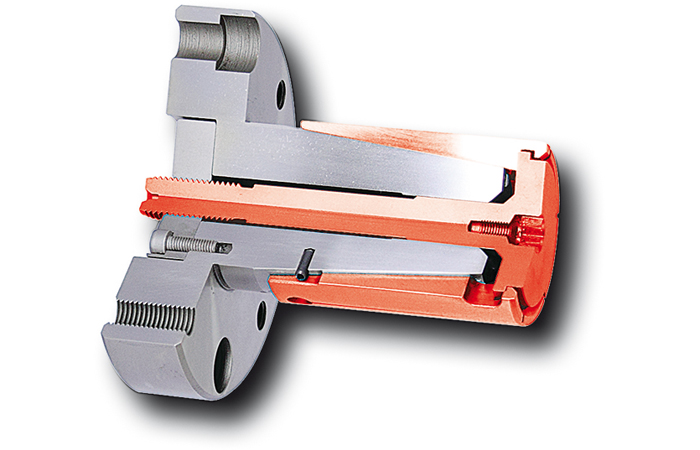

Spécialiste de tous les éléments mécaniques tournants destinés à transmettre un fort couple, le fabricant Ringspann offre un panel de solutions standards ou spécifiques pour répondre aux exigences élevées du serrage de pièces cylindriques pour leur usinage. Cette qualité de serrage du meilleur niveau est appréciée, notamment dans le domaine de l’aéronautique, l’automobile et, naturellement, la machine-outil. Pour l’usinage de pièces avec précision, la société présente le mandrin à douille expansible BKDF (photo), un système de serrage complet.
Sur une machine-outil, le système permet de centrer, et de plaquer en butée la pièce à usiner et d’obtenir une concentricité inférieure à 0,01 mm. Il est conçu pour des pièces de faible ou de forte épaisseur, des portées de serrage longues ou courtes et pour des diamètres de serrage compris entre 11,9 mm et 226 mm. Des faux plateaux intermédiaires permettent de raccorder la machine aux mandrins à douilles. Pour le taillage d‘engrenages, le mandrin de serrage HDDS constitue une nouveauté mondiale brevetée. Pour les fabricants d’engrenages ainsi que dans le domaine de l’usinage de précision, ce système innovant de serrage intérieur représente une alternative qualifiée d’extrêmement économique face aux mandrins à serrage hydraulique.
Le nouveau mandrin HDDS est présenté par le constructeur comme étant unique au monde. Il apporte une précision de concentricité inférieure ou égale à 5 µm. Il peut serrer des alésages de pièces avec tolérance jusqu’à IT10. Les mandrins à serrage hydraulique ne sont adaptés que pour des pièces alésées, avec une tolérance jusqu’à IT7. L’expansion totale de ce nouveau mandrin de serrage indirect à base de bloc de rondelles est donc largement supérieure. Depuis son site de Lyon, le bureau d’études de Siam-Ringspann accompagne les utilisateurs dans leur choix du composant adapté aux critères de leurs applications, ainsi qu’à leurs impératifs économiques.
