Étau puissant 5 axes Schunk avec centre ajustable

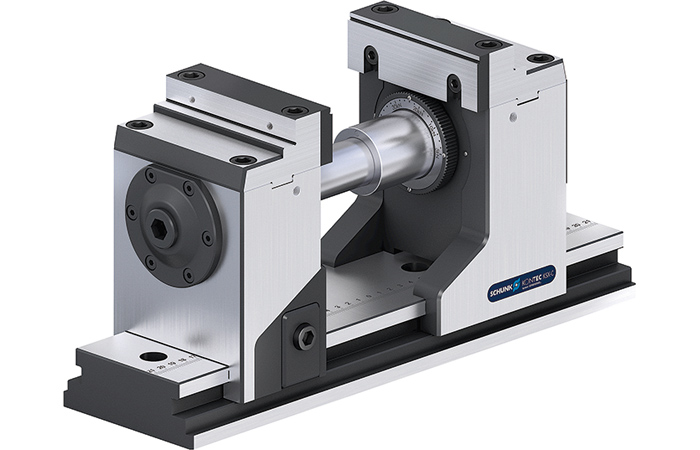

Le Kontec KSX-C est équipé de deux mors qui peuvent être déplacés précisément à l’aide d’une échelle gravée au laser.

En réponse à la forte demande, Schunk a augmenté sa gamme d’étaux puissants 5 axes équipés d’un centre ajustable : à partir de maintenant, le Kontec KSX-C sans maintenance est disponible en quatre longueurs de corps de base (330 mm, 430 mm, 500 mm et 630 mm) ainsi que deux hauteurs (174 mm et 125 mm). Cet étau 5 axes haute qualité est équipé de deux mors qui peuvent être déplacés précisément à l’aide d’une échelle gravée au laser. Les forces de serrage peuvent être ajustées sans outil entre 4 kN et 40 kN, et sont mesurées directement sur la pièce. L’étau offre une grande puissance pour un maintien fiable, même avec des surfaces de serrage minimales.
Grâce au serrage rapide avec un mouvement de 160°, les pièces à usiner sont serrées en quelques secondes, avec une résistance élevée aux vibrations et une grande répétabilité. Le serrage des pièces à usiner étant effectué par traction, la flexion appliquée sur le corps de base est limitée. De plus, le système de guidage du mors et la disposition du mécanisme de serrage permettent un schéma de montage très rigide aux dimensions stables, et crée ainsi les conditions idéales pour un usinage sur les cinq faces.

Étanchéité totale

L’entraînement et le mécanisme de réglage de l’étau à 5 axes sont complètement étanches et sont ainsi protégés contre les copeaux, la saleté et le liquide de coupe. De plus, la conception facile à nettoyer empêcher les copeaux de s’accumuler. Le Kontec KSX-C est parfaitement adapté à une conception modulaire pour un serrage de pièce hautement efficace. Les tirettes pour le système de bridage à point zéro Schunk Vero-S peuvent être installées directement dans le corps de base de l’étau 5 axes, sans l’utilisation d’une plaque interface. Avec ce système, l’étau peut être changé et fixé sur la table d’usinage en quelques secondes et avec une répétabilité maximale. Il peut être équipé de mors 5 axes standard, en aluminium ou spéciaux. Alternativement, des mors palonnés et de nombreux autres mors de chez Schunk, qui offre la plus large gamme de mors standard au monde, peuvent être utilisés.
