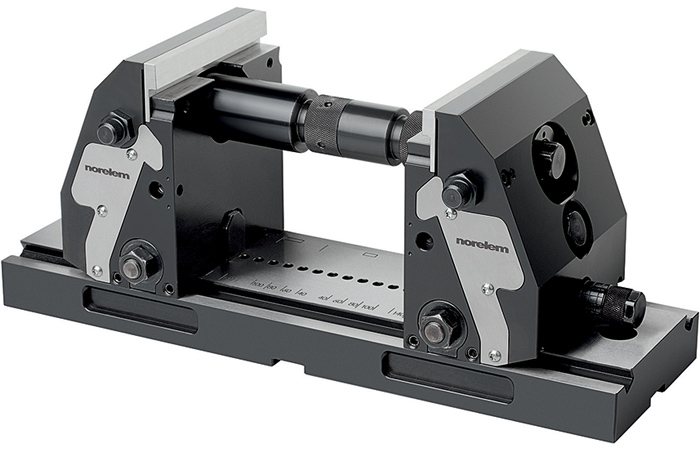

Etau de bridage 5 axes intelligent par Norelem

Présenté par Norelem sur Industrie Paris, l’étau de bridage 5 axes compact veut répondre aux exigences posées par la réalisation de pièces plus complexes, dans des délais de fabrication plus courts et avec une plus grande précision des pièces. Désormais disponible dans la gamme de produits du fabricant français, l’étau de bridage 5 axes permet un usinage complet en un seul serrage. Cet usinage peut être réalisé sans vibrations, avec des forces de coupe et d’avance maximales, et très peu d’arêtes. Les utilisateurs peuvent utiliser des outils très courts, qui garantissent la tolérance et l’état de surface requis. Dans le même temps, les coûts d’outillage sont réduits. Les étaux de bridage complètent les centres d’usinage 5 axes modernes. Les mors de serrage s’adaptent de manière sûre et rapide à n’importe quelle forme de pièce. Cela est rendu possible par la facilité d’utilisation et la rapidité de repositionnement à l’aide des graduations. La structure symétrique de l’étau de bridage 5 axes centre toujours parfaitement la pièce. Avec cette construction, la broche de serrage se positionne sous le support de la pièce. Ainsi, le flux de force lors du serrage de la pièce est le plus court possible et la force de traction la plus élevée possible. De ce fait, les mors de serrage ne s’ouvrent pas sous la charge et la table de machine-outil ne bouge pas.
La technologie de bridage intelligente augmente la rigidité du serrage, pour des forces de coupe et d’avance plus élevées. L’étau de bridage 5 axes est disponible avec une largeur de mors de 90 mm et 125 mm. Les largeurs de serrage possibles vont de 20 mm à 320 mm. L’utilisation de plaques de base et de broches rallonges permet, en théorie, d’augmenter la largeur de serrage à l’infini. L’étau de bridage peut être monté sur les tables à rainures en T, les tables à trame modulaires, ou les principaux systèmes à point zéro en utilisant un adaptateur. En outre, l’utilisateur trouve chez Norelem une vaste gamme d’accessoires pour un élément de serrage universel.
