Verrou quart de tour en inox avec poignée encastrée

Matière
Corps et poignée en inox 1.4310.
Tige en inox 1.4305.

Finition
Naturel.

Nota
Des vis de fixation M2,5 en inox sont fournies.

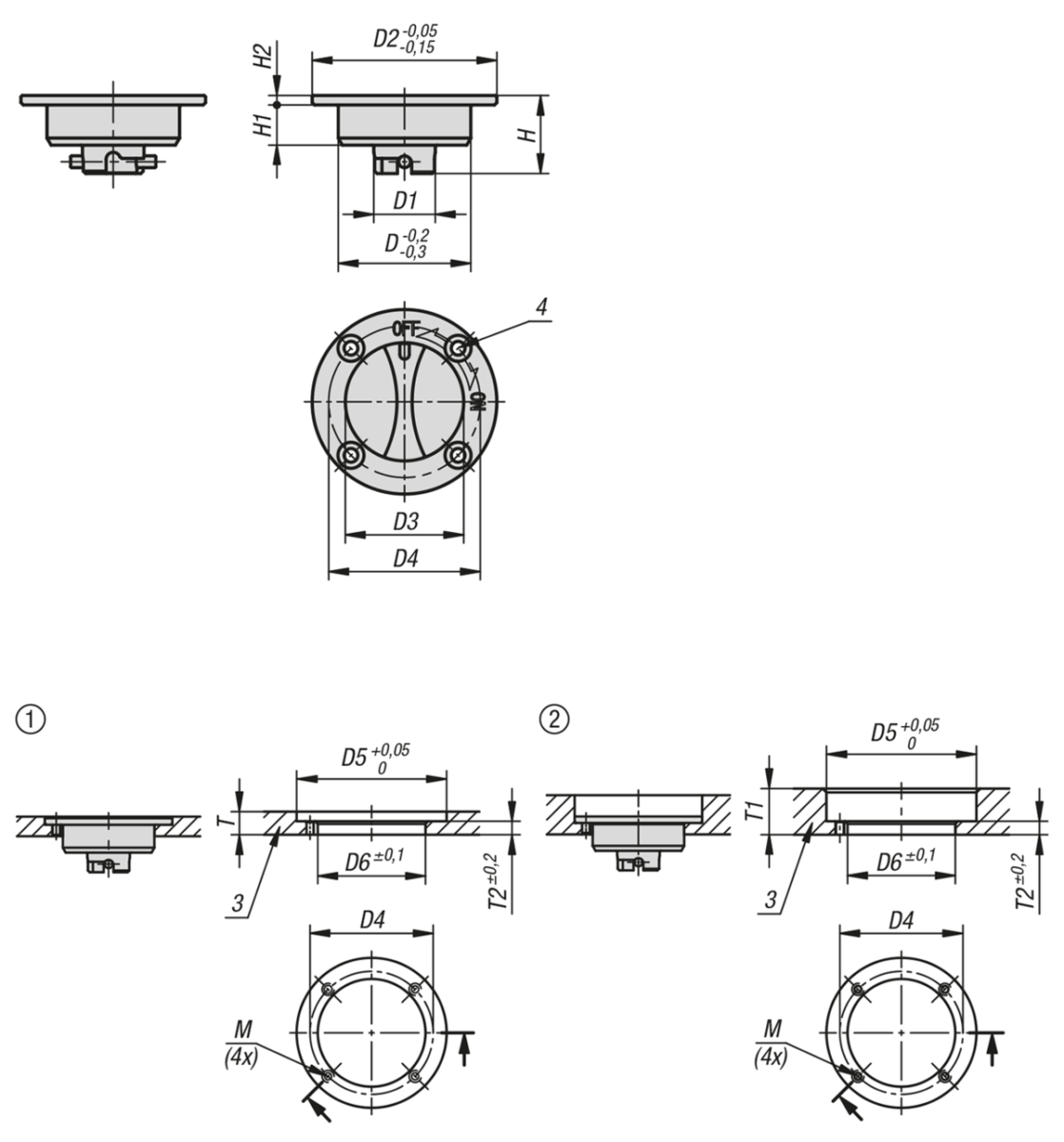

Option de montage 1 pour plaques d’épaisseur 6 mm.
Option de montage 2 pour plaques d’épaisseur > 6 mm.

En cas de dépassement de la force de maintien, on constate un espace de plus de 0,1 mm entre les plaques.

Consignes d´utilisation
Assurez-vous que la poignée est en position « OFF ».
Insérez le verrou quart de tour dans la plaque de bridage et tournez la poignée sur la position « ON ».
Un clic se fait entendre lorsque le serrage est terminé.

Accessoire
Plaque de bridage en inox pour verrou quart de tour avec poignée encastrée 05592-05.
