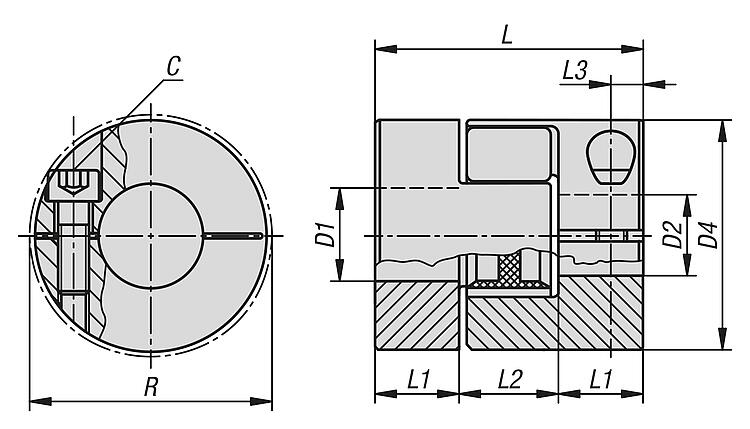

Accouplements à griffes en élastomère avec moyeux de serrage
Description
Matière :
Moyeu en aluminium.
Étoile d’accouplement en polyuréthane.
Finition :
Moyeu poli.
Étoile d’accouplement Bleu 80 Shore A.
Étoile d’accouplement Jaune 92 Shore A.
Étoile d’accouplement Rouge 98 Shore A.
Nota :
Les accouplements à griffes en élastomère sont composés de deux moyeux et d’une étoile d’accouplement en élastomère. Ils conviennent pour compenser les défauts d’alignement axiaux, radiaux et angulaires, et pour amortir les vibrations et les à-coups de couple.
L’étoile d’accouplement en polyuréthane est disponible en différents degrés de dureté. Plus la dureté de l’étoile d’accouplement augmente, plus le couple à transmettre et la rigidité augmentent ; plus sa dureté diminue, plus la capacité de déplacement et l’amortissement augmentent.
Une précontrainte des étoiles d’accouplement dans les moyeux d’accouplement fait que cette version ne présente pas de jeu.
Le montage n’est pas inclus dans la livraison.
Caractéristiques techniques
Plage de température :
Bleu 80 Shore A : -50 °C à +80 °C. Temporairement -60 °C à +120 °C.
Jaune 92 Shore A : -30 °C à +90 °C. Temporairement -50 °C à +120 °C.
Rouge 98 Shore A : -30 °C à +90 °C. Temporairement -40 °C à +120 °C.
Montage :
Les accouplements à griffes en élastomère présentent un ajustement H7. Le jeu d'ajustement recommandé est de 0,02 mm - 0,05 mm. Ce jeu d'ajustement et le graissage des tourillons d'arbre facilitent le montage et le démontage.
Au moment du montage, les moyeux de l'accouplement à griffes en élastomère sont enfilés sur les arbres et fixés à l'aide de moyeux de serrage.
