Doigt d’indexage en inox pour rondelles d’étanchéité Hygienic USIT® avec bouton de manœuvre en inox

lire plus tard

Fiche produit

Description

Les doigts d’indexage sont utilisés lorsqu’il faut éviter toute modification de la position d’arrêt sous l’effet de forces transversales. Le doigt ne peut être placé dans une autre position de verrouillage qu’après avoir été désengagé manuellement.

Si le désengagement doit s’effectuer sur une période plus longue et qu’il faut éviter un rappel du doigt d’arrêt, il convient d’utiliser la forme°C.

Le doigt d’indexage est adapté au secteur alimentaire. Il est pourvu d’un cône de sorte que le raccord vissé peut être étanchéifié de manière hygiénique et sûre avec la rondelle d’étanchéité Hygienic USIT^®. Ses surfaces présentent une profondeur de rugosité Ra de < 0,8 µm, ce qui empêche l’adhérence de particules de saleté et garantit un nettoyage facile.

Caractéristiques techniques

Matière
Pièces en acier inox 1.4404.

Joints en 75 EPDM 295 (noir) ou en 75 Fluoroprene® XP (bleu).

Finition
Doigt d'arrêt traité ou non traité, poli.
Plage de température
75 EPDM 295 : -40 °C à 150 °C.

75 Fluoroprene® XP: -15 °C à 200 °C.

Avantages
Conception conforme aux normes d'hygiène.
Inox 1.4404.
Convient pour le nettoyage CIP/SIP.
Résiste aux fluides polaires et non polaires ainsi qu'aux arômes.

Contenu de la livraison
Doigt d'indexage avec rondelle et joint d'étanchéité Hygienic USIT®.

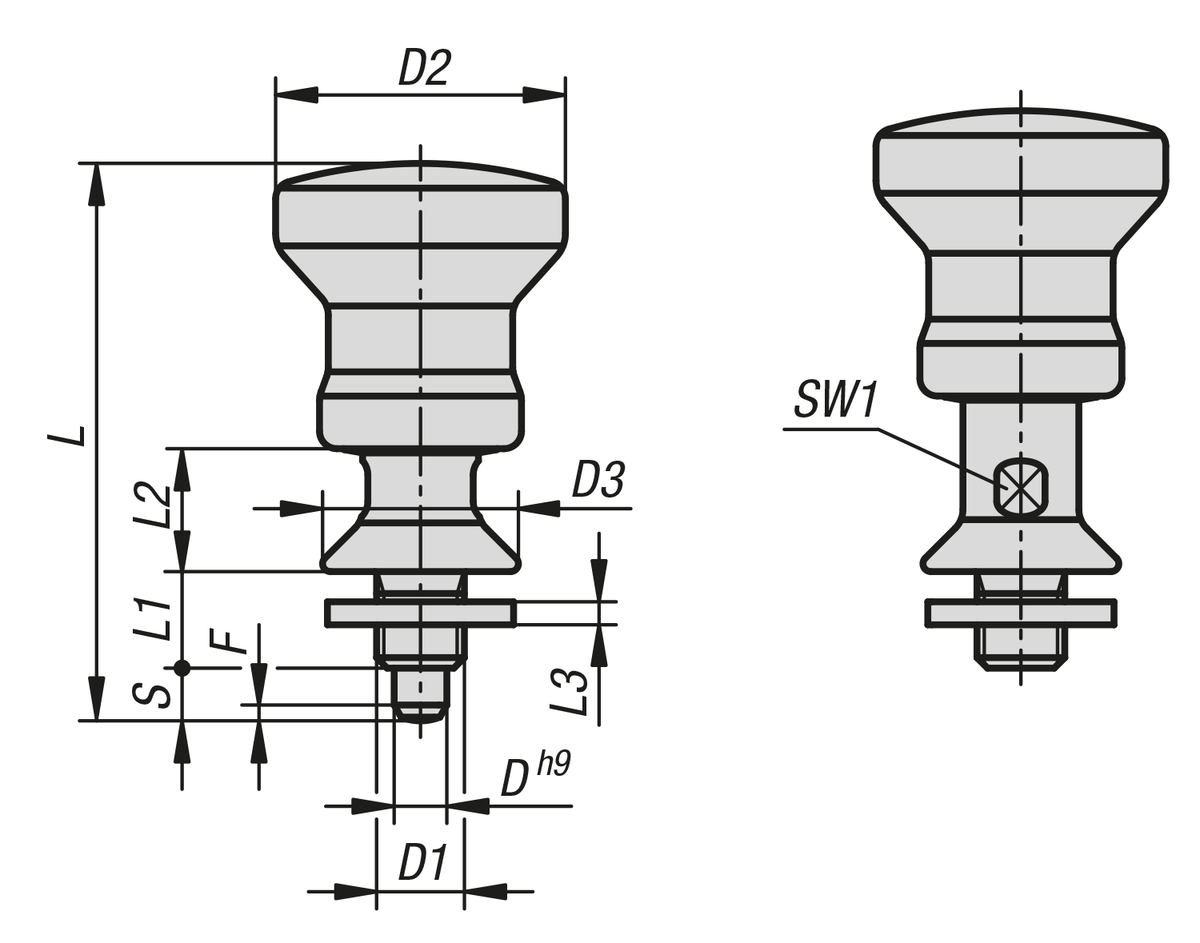

Indication de dessin
Forme A:sans encoche d’arrêt, sans contre-écrou
Forme C:avec encoche d'arrêt, sans contre-écrou

Accessoire
Rondelles d'étanchéité Hygienic USIT® 07300-03.
