Capteur de champ magnétique

Matière
Boîtier en thermoplastique PA12.
Surface active en PU.
Câble de raccordement en PUR.

Finition
Boîtier noir.
Montage dans la rainure en T.

Données techniques
Circuit de sortie°: PNP à fermeture (NO)
Tension de service°: 10 - 30°V°CC
Courant de fonctionnement°: 200°mA
Intensité du champ de commutation°: 2°kA/m
Fréquence de commutation°: 3°000°Hz
Résistance aux courts-circuits°: oui
Résistance à l’inversion de polarité°: non
Indice de protection : IP67
Type de raccordement°: câble en PUR de 2°m
Homologation : CE, c-UL-us, UKCA, WEEE

Plage de température
-25 °C jusqu’à +85 °C

Montage
Insérez-le dans la rainure en T par le haut et fixez-le à l’aide de la vis de serrage.
SW2, couple de serrage max. 0,4 Nm.

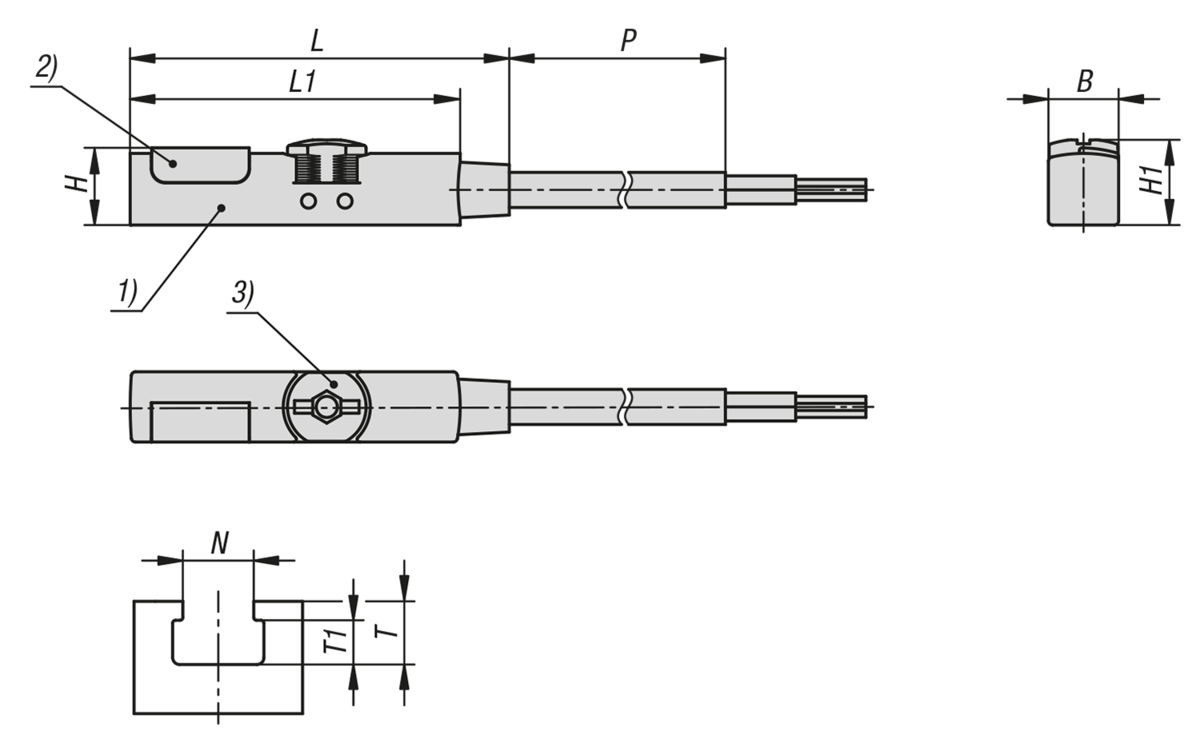

Indication de dessin
1) surface active
2) LED
3) vis de serrage

BN= marron
BK= noir
BU= bleu

Accessoire
Doigt d’indexage pneumatique en inox 03095-01.
Support de capteur avec rainure en T 83010.
