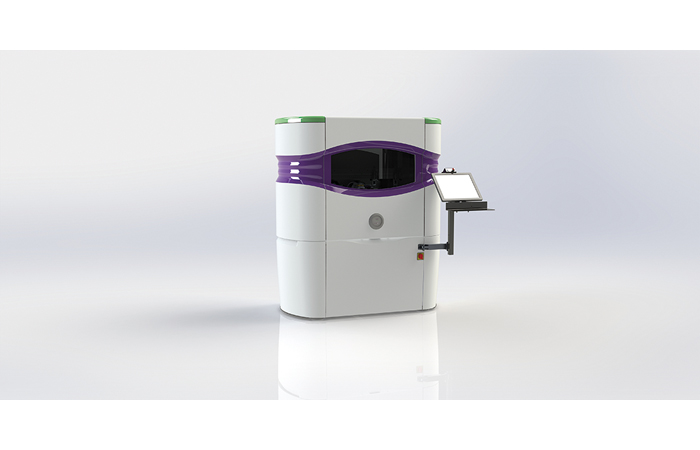

Machine de tri et d’inspection Expertise Vision

Présenté par son constructeur Expertise Vision, Calixta3 est une machine de tri et d’inspection par vision pour la production de pièces microtechniques fabriquées en moyennes et grandes séries. Cette troisième génération permet une précision de mesure jusqu’à 0,1 µm et une grande polyvalence, tant au niveau des géométries des pièces à contrôler (pavé, cylindre, allongées, toupie…), que des inspections réalisées. La polyvalence est permise par l’emploi de postes de mesure standard et universels, dont l’un est breveté. La machine peut être équipée d’un à trois postes de mesure, chacun embarquant un posage mécanique en V, en L ou rotatif.
La technologie robotique de la Calixta3 est composée d’une alimentation par plateau vibrant intégré, qui assure des changements de série rapide, fiabilité et absence de coincement. Le robot pick & place de préhension par vacuum respecte la fragilité des pièces et permet une cadence régulière de 1 000 à 12 000 pièces par heure. Il transporte des pièces de masse 1 mg jusqu’à 100 g sur la même machine, en changeant un seul outil.
Côté vision, chaque poste peut être équipé d’une à quatre caméras 2D pour la mesure des géométries extérieures et de l’aspect. Plusieurs centaines d’acquisitions par pièce sont réalisées en quelques secondes pour les versions lentes, et quelques centièmes de seconde pour les plus rapides. Calixta3 permet l’intégration de caméras 3D pour la mesure de la géométrie intérieure des pièces, ainsi que de la rugosité.
