Detector lance un détecteur électronique de bris d’outil

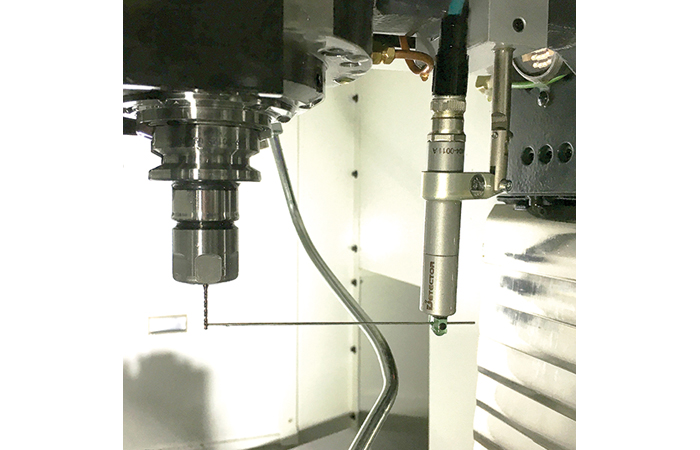

Contrairement aux modèles précédents à technologie pneumatique, le type 404 est équipé d’un motoréducteur et d’un codeur, ce qui permet d’effectuer des contrôles supplémentaires, comme la présence de copeaux autour de l’outil et le contrôle de retour à l’origine.

Detector commercialise depuis mai un nouveau détecteur de bris d’outil, mais électronique au lieu de pneumatique. Doté d’un motoréducteur et d’un codeur, le type 404 permet de détecter les outils dans les deux sens, grâce à son angle de balayage de 360°, au lieu de 126° pour les modèles à technologie pneumatique. Le type 404 va même plus loin, car il détecte la présence de copeaux autour de l’outil et assure le contrôle de retour à l’origine à chaque cycle.
L’autre nouveauté, c’est que ce détecteur électrique est livré avec un écran tactile de 4,3 pouces. Codéveloppé avec Metro, un concepteur haut-savoyard d’appareils électroniques pour la métrologie dimensionnelle, l’écran, inséré dans une coque en aluminium usinée dans l’atelier de Detector, fournit plusieurs informations à l’opérateur : la présence copeaux, la casse d’un ou deux outils (par détection dans un sens horaire et antihoraire) et le retour de la tige de palpage à son origine, dans le cas où celle-ci serait coincée par le tube d’arrosage, par exemple.
Le détecteur de bris d’outil 404 est équipé d’un conditionneur CDT-404-2, conçu pour piloter un ou deux détecteurs de bris d’outil rotatif double sens. « Ce système effectue différents contrôles durant le cycle afin d’assurer le bon fonctionnement du détecteur tout au long de son utilisation », souligne la société saint-pierroise.

Réseau de détecteurs
Logé dans l’armoire électrique de la machine-outil, le conditionneur permet également de mettre en réseau toute la gamme de mesureurs de longueur et de diamètre du fabricant de Saint-Pierre-en-Faucigny.
La fonction casse outil permet de s’assurer de la présence de l’outil à chaque cycle. « Si l’outil est cassé, le détecteur ira plus loin que la position de référence de l’outil et le conditionneur déclenchera alors une alarme ‘‘outil cassé’’ et stoppera la machine », décrit Detector. Pour la détection d’un éventuel amas de copeaux autour de l’outil, une alarme ‘‘copeaux’’ s’active sur l’écran à partir du moment où la tige du détecteur ne peut pas aller jusqu’à la position de référence de l’outil.
Le corps du type 404, de 16 mm de diamètre pour 85 mm de long, est en acier inoxydable, et son « étanchéité est accrue pour résister aux projections d’huiles et autres liquides », signale Richard Lance. Le connecteur arrière est débrochable, et son câble, de 5 m, à double blindage est protégé d’une gaine PUR, résistante aux hydrocarbures.
Si pour le moment, toutes les informations apparaissent sur l’écran tactile Detector, Richard Lance, responsable de la conception et du développement, n’exclut pas qu’à terme elles soient collectées sur un écran Proface ou Siemens, directement depuis la machine-outil.
Ce nouveau détecteur permet désormais le contrôle d’outils d’un diamètre de 0,25 mm, grâce à son mode microforet, qui réduit la vitesse et le couple de la tige de palpage.
