Visi introduit l’ingénierie inversée
HEXAGON MANUFACTURING INTELLIGENCE. https://www.hexagonmi.com/

La dernière version de Visi présente un nouveau module d’ingénierie inversée ou rétroconception, ainsi que des nouveautés et des améliorations pour les processus CAO et FAO, destinées au marché du moule et de l’outillage.

Dans l’optique d’un vaste projet d’ingénierie inversée, un nouveau module de rétroconception a été intégré dans la version 2018 R2 de Visi, de Vero Software. Il permet de charger un nuage de points et de créer le maillage relatif en définissant quelques options pour affiner et lisser le modèle.
« Le module de rétroconception est entièrement intégré au logiciel de CFAO Visi. Un nuage de points peut être chargé à partir d’un bras Hexagon Romer Absolute ou d’un fichier externe, permettant ainsi de générer le maillage souhaité et l’optimisé, grâce à des outils spécifiques », affirme Marco Cafasso, responsable produit Visi. Et d’ajouter que « ce maillage peut ensuite être le point de départ pour créer les surfaces relatives, avec les différentes fonctions de modélisation, ou utilisé pour des besoins d’usinage ».
Globalement, Visi 2018 R2 contient prêt de 250 nouveautés et améliorations, dont les mises à jour des fonctions de modélisation directe, qui offrent davantage de possibilités de modifications pour les solides et les surfaces.

« Gain de temps considérable »

La nouvelle commande Editer face permet de modifier des corps solides en déplaçant ou en tirant les faces sélectionnées, et les faces concentriques peuvent être automatiquement sélectionnées et modifiées en fonction. « Par exemple, la taille d’une poche avec des trous, ou la taille d’un solide peuvent être changées rapidement et facilement avec ce nouvel outil », note M. Cafasso.
Les améliorations des fonctions Extension de surfaces et Boucher trous permettent au concepteur de travailler directement sur les faces d’un corps et pas uniquement sur les surfaces. Selon Marco Cafasso, ces améliorations vont entraîner un « gain de temps considérable » pour la phase de modélisation et de modification du modèle solide.

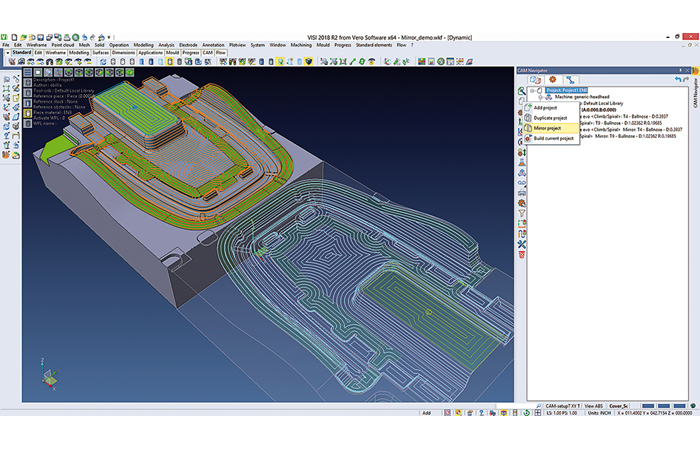

Afin de créer une symétrie du projet en cours, une nouvelle fonctionnalité FAO, « Miroir d’un projet », va permettre de faire une copie en miroir de toutes les opérations qu’il contient. Cela peut être effectué pour les parcours 2 axes, 3 axes, 3+2 axes et 4/5 axes générés par Visi. « Les directions de coupe initiales sont maintenues pour toutes les opérations. L’avantage principal est un gain de temps pour la préparation des trajectoires d’outils sur la géométrie en miroir, largement utilisées par l’industrie automobile », ajoute le responsable produit.

Nouvelles barres d’outils

L’expérience utilisateur de Visi a été améliorée avec l’introduction d’une nouvelle orientation automatique de « Plan de travail », la fonction de sélection/faces enrichies de plusieurs critères de sélection et de nouvelles barres d’outils contextuelles. « La gestion dynamique du plan de travail offre plus de souplesse et de simplicité d’utilisation : le plan de travail est orienté dynamiquement et automatiquement dès que la face souhaitée est sélectionnée sur un solide et ce au cours d’opérations diverses, détaille M. Cafasso. La mise à jour de la fonction sélection/faces permet de simplifier la sélection de faces. Vous pouvez maintenant sélectionner de manière dynamique des faces correspondantes en indiquant des conditions spécifiques comme planaires, cylindres et congés, ainsi que des conditions de rayon. »
Enfin, une barre d’outils contextuelle à sélection active permet aux utilisateurs de basculer entre les différentes fonctions contextuelles, ce qui, selon Marco Cafasso, offre une expérience utilisateur plus simple et intuitive.
